Описание

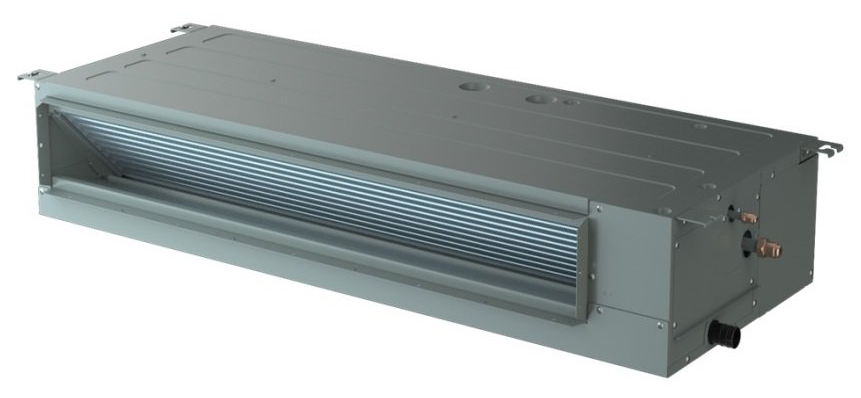

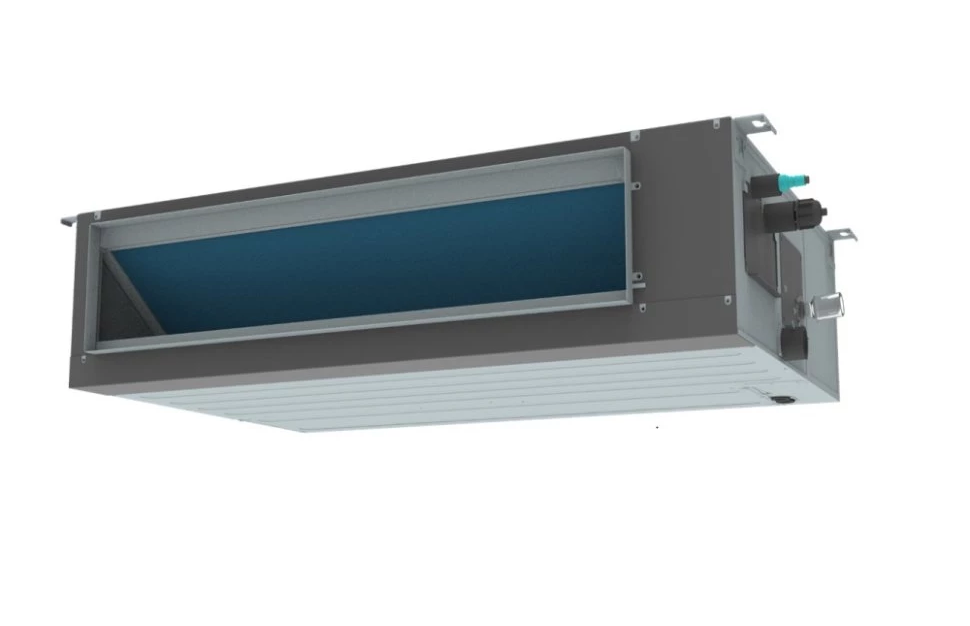

Hisense ADT-12UX4RBL8/AUW-12U4RS8 Heavy DC Inverter R32 Wi-Fi относится к новой серии инверторных сплит-систем средненапорного класса в компактных корпусах с передовыми характеристиками и широким списком функций. Нижний или задний забор воздуха.

Поддержка центрального управления массивом кондиционеров, а также интеграции в системы Modbus и BACnet (с помощью опциональных проводных пультов и адаптеров преобразования сигнала — приобретаются отдельно).

Продвинутые функции для монтажа, диагностики и обслуживания. Максимальный напор до 200 Па (в некоторых моделях). Широкий диапазон регулировки напора с шагом в 1 Па со штатного проводного пульта.

Особенности и преимущества Hisense ADT-12UX4RBL8/AUW-12U4RS8 Heavy DC Inverter R32 Wi-Fi:

  • A++ передовая энергоэффективность
  • Полный инвертор + ЭРВ
  • Новые компактные корпуса с высотой блока от 190 мм
  • Нижний или задний забор воздуха
  • Стандартный напор от 30 до 60 Па (в зависимости от модели)
  • Максимальный напор от 50 до 200 Па (в зависимости от модели)
  • Точная и удобная регулировка статического напора с проводного пульта с шагом в 1 Па
  • Увеличенная длина трассы до 75 м
  • Стандартная работа на охлаждение до -15 С
  • Стандартная работа на нагрев до -20 °С (некоторые модели)
  • Встроенный противопылевой фильтр
  • Wi-Fi модуль
  • Самоочистка внутреннего блока (функция «Антиплесень»)
  • Самоочистка внутреннего блока замораживанием (функция «Ice Clean»)
  • Датчик влажности во внутреннем блоке (предустановлен)
  • Проводной пульт нового поколения YXE-E01(U)E (в комплекте поставки)
  • Опциональный современный функциональный ИК-пульт RCH-RVD01
  • Опциональный модуль B544(E) для подключения к центральному пульту управления или интеграции в системы Modbus/BACnet
  • Возможность подключения воздуховода свежего воздуха
  • Универсальный наружный блок для всех серий (исключение: 24k сплит-система колонного типа)
  • Встроенный дренажный насос с высотой подъёма до 1200 мм
  • Антикоррозионное покрытие теплообменников Blue Fin
  • Современный эффективный хладагент R32
  • Индикация утечки хладагента
  • Функция авторестарта/перезапуска после перебоя в подаче электроэнергии
  • Функция дежурного нагрева (поддержание температуры +8 °С в помещении)
  • Функция принудительного оттаивания
  • Функция принудительного сбора хладагента
  • Режим «только холод» (переключателем на наружном блоке).
Детали
Вес 52 кг
Мощность (BTU)

12 (до 40 м²)

Инверторный

Да

Wi-fi управление

Да

Режим работы

Охлаждение и обогрев

Страна бренда

Китай

Площадь помещения

35 кв. м.

Страна сборки

Китай

Мощность охлаждения

3.5 кВт

Мощность обогрева

4 кВт

Уровень шума в/б, Дб

30

Уровень шума (внешний блок), Дб

51

Гарантийный срок

36 мес.

Цвет

серебристый

Тип внутреннего блока

Канальный

Диаметр жидкой магистрали, мм

6.35

Диаметр газовой магистрали, мм

9.52

Максимальная длина трассы

35 м

Перепад высот

15 м

Хладагент

R 32

Электропитание

220-240/1/50

Вес (внешний блок)

34 кг

Вес (внутренний блок)

18 кг

Завод

Hisense

Режим осушения

Есть

Режим вентиляции

Есть

Предварительный фильтр

Есть

Самодиагностика

Есть

Самоочистка внут блока

Есть

Авторестарт

Есть

Авто режим

Есть

Ночной режим

Есть

Турборежим

Есть

Дисплей

Есть

Таймер

Есть

Сила тока на охлаждение, А

3.9

Сила тока на обогрев, А

4.4

Подключение питания

Наружный блок

Способ установки

Горизонтально

Встроенная дренажная помпа

Да

Проводной пульт

Да

Бренд

Бренд

Hisense
